Arranque Directo

1.Arranque directo en secuencia forzada por pulsadores

Secuencia Forzada :

Dice que es secuencia forzada , cuando el funcionamiento de una maquina esta supeditada al funcionamientos de otras, de manera que ,si no se maniobran en el ordenador establecido no deben funcionar .

1.1 TIPO FIFO (FIRST IN –FIRST OUT) :El primero en prender es el primero en apagarse.

1.2 TIPO LIFO (LAST IN –FIRST OUT): Ultimo en prender, primeros en apagar.

2. ARRANQUE DIRECTO EN SECUENCIA FORZADA POR PULSADORES :

2.1 SECUENCIA ÚNICA: Consiste que el motor se prende solo una vez, y después de un tiempo determinado se apaga .

2.2 SECUENCIA CONTINUA: El arranque de secuencia continua energiza dos motores donde el motor uno esta encendido por un determinado tiempo luego al apagarse este,se enciende el motor que luego de un determinado tiempo se apaga y vuelve a encender nuevamente el motor uno.

3.LOS PULSADORES :

Los botones son por lo general activados, al ser pulsados con un dedo. Permiten el flujo de corriente mientras son accionados. Cuando ya no se presiona sobre él vuelve a su posición de reposo.

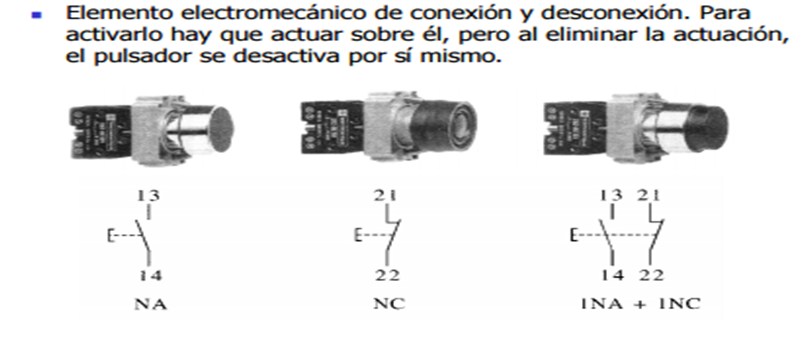

Puede ser un contacto normalmente abierto en reposo NA o NO (Normally Open en Inglés), o con un contacto normalmente cerrado.

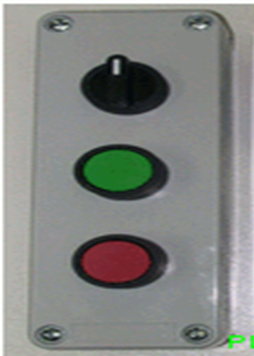

Colores :Los botones utilizan a menudo un código de colores para asociarlos con su función de manera que el operador no vaya a pulsar el botón equivocado por error. Los colores comúnmente utilizados son: el color rojo para detener la máquina o proceso, y el verde para arrancar la máquina o proceso.

4. EL TEMPORIZADOR

Un temporizador es un aparato con el que podemos regular la conexión ó desconexión de un circuito eléctrico después de que se ha programado un tiempo.   Podemos clasificar los temporizadores en:

• De conexión: el temporizador recibe tensión y mide un tiempo hasta que libera los contactos

• De desconexión: cuando el temporizador deja de recibir tensión al cabo de un tiempo, libera los contactos.

Normalmente, las cámaras temporizadas neumáticas utilizan como elemento principal un fuelle de goma y un resorte antagonista dentro de él. Un tornillo solidario al conjunto fuelle cámara, servirá para la regulación del tiempo. No se consideran instrumentos de precisión.

4.1. TIPOS DE TEMPORIZADORES :

• Temporizador térmico :Que actúa por calentamiento de una lámina bimetálica, el tiempo se determina por la curva que adquiere la lámina.
• Temporizador neumático :Está basado en la acción de un fuelle que se comprime al ser accionado por un electroimán. El fuelle ocupa su posición que lentamente, ya que el aire entra por un pequeño orificio, al variar el tamaño del orificio cambia el tiempo de recuperación y por consecuencia la temporización.
• Temporizador  electrónico: El principio es la descarga de un condensador mediante una resistencia. Por lo general se emplean condensadores electrolíticos.
• Temporizador magnético: Se obtiene ensartando en el núcleo magnético, un tuvo de cobre.

5. COORDINACIÓN PARA ARRANQUE DE MOTOR

La coordinación de las protecciones consiste en asociar un dispositivo de protección contra los cortocircuitos (fusibles o disyuntor magnético) con un contactor y un dispositivo protector contra las sobrecargas .

• Coordinación de tipo 1 :

Cuando se ocasione un corto circuito. Es necesario evitar que el material cause daños a las personas y instalaciones.Después del corto circuito, es posible que dicho material no pueda seguir funcionando a menos que se repare o se reemplacen dichas piezas.

• Coordinación tipo 2 : Cuando se ocasione un corto circuito. Es necesario evitar que el material cause daños a las personas y instalaciones. Después del cortocircuito ,dicho material no debe presentar desperfectos o desajustes de ningún tipo .
